REPARACIÓN PIÑA DERECHA
BY SAK·
1
2

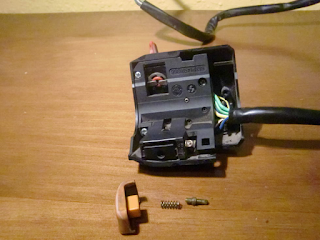

Al quitar este tornillo ya podemos sacar el pulsador del intermitente
3
Ahora tener especial cuidado a la hora de desmontar. En este hueco hay dos tornillos tenemos que quitar el de la anulación de intermitencias.(Marcado en rojo)
Ojo sujetar por el otro lado la pieza de plástico pues tiene un muelle
Ojo sujetar por el otro lado la pieza de plástico pues tiene un muelle
4
Fijaros que el destornillador tiene que estar en vertical
5
Esta es la manera de sujetar el pulsador para no perder nada
6
Aquí están las dos piezas como podéis ver, el muelle que esta en el pulsador y el tetón que se ha quedado en el mecanismo
7
Aquí las dos piezas fuera de su sitio
8
Así es como las tendréis que poner después
.
.
9
Observar ahora el tornillo de la corredera de selección de luces.
Que esta en el mismo lugar que el tornillo anterior pero esta vez en el plano horizontal
.
Observar ahora el tornillo de la corredera de selección de luces.
Que esta en el mismo lugar que el tornillo anterior pero esta vez en el plano horizontal
.
10
El destornillador esta ahora en el plano horizontal
.
.
11
Sujetar de esta forma la corredera para no perder el muelle y la bola
.
.
12
Aquí el muelle y detrás, la bola
13
Esta pieza blanca hay que retirarla con mucho cuidado, aquí hay tres cosas que podemos perder la bola, el contacto y el muelle del contacto.
Mi consejo es que mientras que continuáis con la operación pongáis el dedo y lo mantengáis todo en su sitio
.
Esta pieza blanca hay que retirarla con mucho cuidado, aquí hay tres cosas que podemos perder la bola, el contacto y el muelle del contacto.
Mi consejo es que mientras que continuáis con la operación pongáis el dedo y lo mantengáis todo en su sitio
.
14
Ahora quitamos estos tres tornillos
15
Y este es el resultado
16
Podéis ver la bola el contacto y su muelle.
17
Otro detalle
18
Ahora vamos por el botón de arranque y la parada de emergencia. Haciendo palanca con un pequeño destornillador, sacamos el circlip.
19
Nos encontramos con el los contactos del pare de emergencia. Ojo no perder los dos muelles que hay debajo
20
Estos muelles
21
Como queremos adecentar el mazo de cables tenemos que sacar los terminales del conector.
22
Haciendo una ligera palanca
23
Haciendo una ligera palanca lo que conseguimos es introducir las pestañas de agarre dentro del terminal y de esta forma lo podemos extraer.
24
Ahora tenemos que poner las pestañas a su posición normal.
25
Todos los terminales fuera del conector.
Ni que decir tiene que debéis apuntaros la posición de cada cable.
Ni que decir tiene que debéis apuntaros la posición de cada cable.
26
Todo esto para reparar esto
27
y esto
28
Metemos el primer tubo de termo retractil
29
y reparamos el aislante de los cables.
30
Llego la hora de la limpieza y engrase
31
Este es el motivo de desmontar la piña el pulsador del intermitente no funcionaba bien. Así que quitamos el pasador y tenemos cuidado con el muelle
32
Como podéis ver aquí esta el muelle,el contacto y el terminal que estaba oxidado.
33
limpio y engrasado
34
limpio y engrasado
35
limpio y engrasado
36
Detalle de montaje
37
Detalle de montaje
38
Detalle de montaje
39
Detalle de montaje
40
Detalle de montaje
41
Detalle de montaje
42
Ojo el tornillo pequeño en esta posición
43
Detalle de montaje
44
Detalle de montaje
45
Detalle de montaje
46
Detalle de montaje
47Detalle de montaje
Eso es todo espero que sea de utilidad
.
